Указатель уровня жидкости двухсторонний (рамки №2 - №9) арт.25.116
Краткая информация
Указатель изготавливается под заказ (7-10 рабочих дней)
Межфланцевое расстояние: 330 - 540 мм
Рабочая температура, не более: 250°С
Рабочее давление, не более: 23 бар
Артикул (SKU):
25.116
| Наименование | Краткая информация | Артикул | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| Указатель уровня жидкости (рамка №2) арт.25.116-2 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-2 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №3) арт.25.116-3 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-3 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №4) арт.25.116-4 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-4 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №5) арт.25.116-5 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-5 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №6) арт.25.116-6 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-6 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №7) арт.25.116-7 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-7 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №8) арт.25.116-8 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-8 |
1,00 ₴
|
||
| Указатель уровня жидкости (рамка №9) арт.25.116-9 |
Указатель изготавливается под заказ (7-10 рабочих дней) |
25.116-9 |
1,00 ₴
|
Описание товара
Подробности

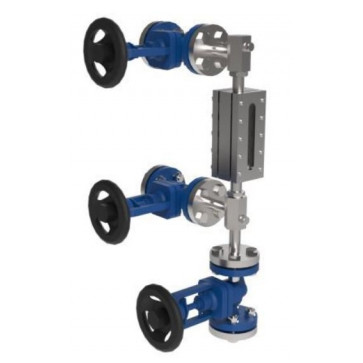

Указатель уровня стальной двухсторонний с фланцевыми запорными кранами (рамки №2 - №9) арт.25.116
Указатели уровня арт.25.116 - являются указателем уровня прямого действия и предназначены для наблюдения за уровнем жидкости в различных сосудах под давлением.
Указатели уровня арт.25.116 отлично себя зарекомендовали на паровых котлах:
Указатели уровня арт.25.116 отлично себя зарекомендовали на паровых котлах:
- серии ДЕ;
- серии ДКВР;
- серии КЕ;
- Viessmann;
- Buderus;
Также указатели уровня арт.25.116 устанавливают на других паровых котлах, конденсатных баках и баках запаса воды.
Характеристики
Межосевое расстояние между фланцами: от 330 до 540 мм.
Рабочая среда - вода, водяной пар, конденсат с показателем рН = 9,5 - 10,5.
Рабочая температура, не более - 250°С.
Условное давление: 25 бар
Рабочее давление, не более: 23 бар
Материалы
| № поз. | Наименование детали | Кол-во | Материал |
| 1 | Фланец Ду20, Ру25 | 3 | Сталь 3 |
| 2 | Клапан запорный ARI-Faba арт.23.046 | 3 | Высокопрочный чугун |
| 3 | Корпус запорных устройств | 1 | Сталь 09Г2С |
| 4 | Уплотняющее кольцо | 4 | Графит |
| 5 | Зажимная гайка | 2 | Сталь 09Г2С |
| 6 | Рамка указателя уровня двухсторонняя | 1 | Сталь 09Г2С |
| 7 | Стекло рифленое с паронитовыми прокладками | 2 | Стекло / паронит |
Чертёж указателя уровня арт.25.116 |
|
|
Присоединительные и габаритные размеры указателей уровня арт.25.116
| № рамки | Размер стекла, мм | L,мм* | А,мм | В,мм | Вес,кг |
| 2 | 140*34*17 | 330 | 638 | 117 | 23,1 |
| 3 | 160*34*17 | 350 | 658 | 137 | 24,0 |
| 4 | 190*34*17 | 390 | 698 | 167 | 24,9 |
| 5 | 220*34*17 | 420 | 728 | 197 | 25,9 |
| 6 | 250*34*17 | 455 | 763 | 227 | 26,8 |
| 7 | 280*34*17 | 490 | 798 | 257 | 27,8 |
| 8 | 320*34*17 | 520 | 828 | 297 | 28,2 |
| 9 | 340*34*17 | 540 | 848 | 317 | 29,2 |
* - межосевой размер L может быть изменен при заказе (от 330 до 540мм)
Внимание! При заказе указателя уровня необходимо указать его полное обозначение:
Указатель уровня двухсторонний с фланцевыми запорными кранами арт.25.116-№-L, где:
1) Указатель уровня двухсторонний с фланцевыми запорными кранами - наименование изделия;
2) Арт.25.116 - артикульный номер изделия;
3) № - номер рамки указателя;
4) L - расстояние между осями присоединительных фланцев в милиметрах.
По возможности также необходимо указать рабочую среду, давление и температуру.
