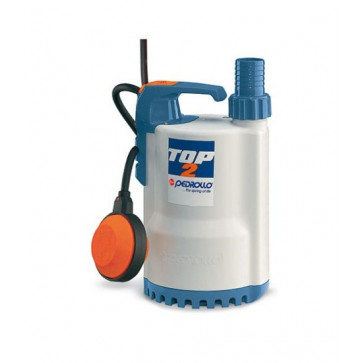

Дренажний занурювальний насос Pedrollo TOP

Дренажний занурювальний насос Pedrollo TOP

Коротка технічна характеристика

• максимальна глибина застосування до 3 м, нижче за рівень води (ТОР1-2-3);
• максимальна глибина застосування до 5 м, нижче за рівень води (ТОР4-5);
• максимальна температура рідини до +40 ° С, (температура рідини до +90 ° С на час до 3 хвилин)
• максимальне проходження твердих частинок у зваженому стані до 10 мм.
• максимальний рівень спорожнення до 14 мм від дна (ТОР1-2-3);
• максимальний рівень спорожнення до 30 мм від дна (ТОР4-5);

Принцип роботи

Серія ТОР включає заглибні дренажні електронасоси, відцентрового типу з відкритим робочим колесом, розроблені для функціонування в автоматичному режимі. Робоче колесо, що гойдається на провідному валу, складається із заднього диска та з лопаток. Через всмоктувальну решітку рідина входить у лопатковий канал, що обертається; тут рідина набуває радіального руху у напрямку від центру до периферії, у процесі якого набуває енергію як тиску, і у вигляді збільшення швидкості потоку. На виході з робочого колеса рідина спрямовується в спіраль, після перетворення частини кінетичної енергії в енергію тиску, залишає насос через вертикально встановлений патрубок подачі, передбачений нагнітальним корпусом. Правильне охолодження двигуна забезпечується рідиною, що перекачується.

Область застосування та встановлення

Насоси серії ТОР рекомендуються для підйому чистої води без абразивних частинок. Використані конструктивні рішення забезпечують простоту в експлуатації та безпеку навіть при безперервному функціонуванні (напр. у фонтанах) завдяки повному охолодженню двигуна, забезпеченому гарним запасом потужності та подвійному механічному ущільненню. Полегшений демонтаж двигуна та насоса робить простим та зручним технічне обслуговування та ремонт. Ці насоси особливо придатні для осушення затоплених приміщень невеликого об'єму, у надзвичайних ситуаціях, таких як, (приміщення, підвали, бокси), для спорожнення басейнів, ванн та акваріумів, переробки побутових стоків, (пральні та посудомийні машини), для подачі води в садові фонтани, для зрошення невеликих садів та городів та накопичувачів, для осушення невеликих каналізаційних відстійників.

Конструктивні характеристики

• Нагнітальний насос з технополімеру, з підсилювальною вставкою зі скловолокна, що має особливу стійкість. Характеристиками нових електронасосів ТОР є; новаторський дизайн, висока технологія та конструктивні рішення, які забезпечують простоту в експлуатації, безпеку та більшу надійність функціонування. механічним навантаженням, ударам та корозії, забезпечений вертикально розташованим нагнітальним патрубком 1 або 1 1/4" з трубним різьбленням gas UNI 338.
• Решітка, що всмоктує, з технополімеру, з підсилювальною вставкою зі скловолокна, є опорною основою електронасоса.
• Знімна шлангова муфта, з технополімеру.
• Робоче колесо відкритого типу, з технополімеру Noryl GFN2V "General Electric".
• Зовнішній поплавець (з вбудованим вимикачем) для автоматичного запуску та зупинки насоса.
• Провідний вал із нержавіючої сталі AISI 416.
• Подвійне механічне ущільнення з вугілля/алюмінію з боку насоса та кільце ущільнювача з боку двигуна (з поміщеною між ними запірною масляною камерою для змащування та охолодження поверхні ущільнення у разі відсутності води).
• Двигун: індуктивний, закритого типу, придатний для безперервної роботи з вбудованим термозахисним пристроєм (аварійним вимикачем). Клас ізоляції F (дозволяє витримувати значні навантаження та збільшує його довговічність).
• Ступінь захисту ІР 68.
• Провід електроживлення занурювального типу з неопрену "H05-RN-F". Серійна комплектація 5 м з вилкою SCHUKO (на замовлення 10 м).
• Виконання та правила безпеки відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
• Характеристики кривих таблиці мають відхилення відповідно до ISO 2548.
