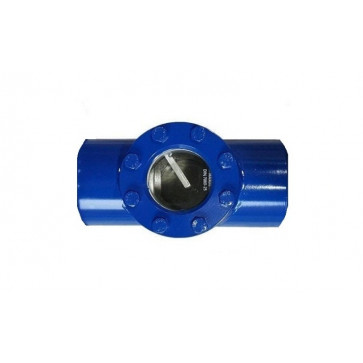

Окно смотровое двухстороннее под приварку арт.16.101 DN15 - DN200
Краткая информация
Окно изготавливается под заказ (20 рабочих дней)
Монтажная длина: 130 - 600 мм
Макс. рабочая температура: 220°C
Макс. рабочее давление: 13 бар
Цены на DN125-DN200 предоставляются по запросу
Артикул (SKU):
16.101sbor
| Наименование | Краткая информация | Артикул | Цена | Кол-во | Купить |
|---|---|---|---|---|---|
| Окно смотровое двухстороннее под приварку арт.16.101 DN15 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-15 |
2 701,80 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN20 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-20 |
2 869,00 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN25 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-25 |
3 452,30 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN32 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-32 |
4 227,50 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN40 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-40 |
4 461,96 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN50 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-50 |
5 307,84 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN65 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-65 |
8 971,80 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN80 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-80 |
10 003,50 ₴
|
||
| Окно смотровое двухстороннее под приварку арт.16.101 DN100 |
Окно изготавливается под заказ (20 рабочих дней) |
16.101-100 |
15 029,00 ₴
|
Описание товара
Подробности
Окно смотровое двухстороннее под приварку арт.16.101 DN15 - DN200
Смотровые окна предназначены для установки на трубопроводах конденсата после конденсатоотводчиков для своевременного обнаружения и устранения утечек пара, что позволяет избежать потерь энергии.
Характеристики
Монтажная длина: от 130 до 600 мм.
Материал корпуса: сталь (нерж. сталь - по предварительному заказу)
Рабочая среда - водяной пар, водяной конденсат.
Рабочая температура, не более + 220°С.
Условное давление: 16 бар (25 бар - по предварительному заказу)
Рабочее давление, не более: 13 бар
Материалы
| № п/п | Наименование детали | Кол-во | Материал |
| 1 | Корпус | 1 | Сталь или нерж. сталь |
| 2 | Крышка | 2 | Сталь или нерж. сталь |
| 3 | Прокладка | 4 | Термостойкий графит |
| 4 | Окошко | 2 | Боросиликатное стекло |
| 5 | Болты | - | Сталь или нерж. сталь |
Чертёж окна смотрового арт.16.102 |
|
|
Габаритные размеры смотровых окон арт.16.101
| DN, мм | В, мм | Г,мм | Д,мм | Е,мм | Вес, не больше, кг. |
| 15 | 130 | 32 | 45 | 10 | 1,9 |
| 20 | 150 | 32 | 45 | 10 | 2,9 |
| 25 | 160 | 48 | 63 | 10 | 4,2 |
| 32 | 180 | 48 | 63 | 10 | 5,9 |
| 40 | 200 | 65 | 80 | 12 | 8,0 |
| 50 | 230 | 80 | 100 | 15 | 12,8 |
| 65 | 290 | 80 | 100 | 15 | 15,0 |
| 80 | 310 | 100 | 125 | 20 | 17,8 |
| 100 | 350 | 125 | 150 | 25 | 22,1 |
| 125 | 400 | 150 | 175 | 25 | 32,4 |
| 150 | 480 | 175 | 200 | 30 | 48,8 |
| 200 | 600 | 175 | 200 | 30 | 90,6 |
Внимание! При заказе окна смотрового необходимо указать его полное обозначение:
Окно смотровое двухстороннее под приварку арт.16.101-ВС/НС-DN, где:
1) Окно смотровое двухстороннее под приварку - наименование изделия;
2) Арт.16.101 - артикульный номер изделия;
3) ВС - изготовлено из углеродистой стали;
4) НС - изготовлено из нержавеющей стали;
5) DN - условный диаметр присоединения (от 15 до 200 мм).
